爪式真空泵的安装图

文章出处:品雅真空 责任编辑:品雅真空 人气:92018  发表时间:2020-07-31

随着爪式真空泵的广泛应用,合理的安装是爪式真空泵,成为了设备稳定运行的前提,所以要想确保放置位置的平稳,一定要按照以下步骤实施操作,从而可避免故障问题的出现。

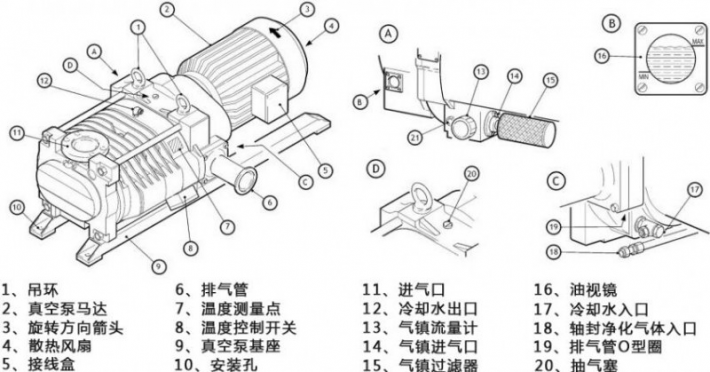

首先来看一下爪式真空泵安装图:

1、在连接管路之前,应正确连接电源线,不准有虚接或漏电现象,电源电压要三相均衡(380V,频率为50Hz),注意泵的旋向。手放在爪式真空泵的进气口处,如进气口无明显抽气现象则说明电机反向,可调换电源线的任意两根火线,使泵正向旋转;也可通过电机转向来观察,面对电机上端风扇,顺时针为正向;
2、在连接进气口管路时,管道通径应尽可能与泵的进出口通径一致,以保证通导;如进排气口管道过小、过长、由于管阻过大则整个系统会抽速下降,被抽容器真空度也必然受影响;
3、爪式真空泵启动前应接通冷却水,进出水口用内径Φ10增强尼龙管。应保证管道无漏水现象,冷却水进水温度要求低于35℃;进水压力不低于0.1Mpa;
4、安装环境温度应在0-40℃范围内;如环境温度低于0℃,则一定要注意防冻,试水之后停泵时一定要用压缩空气吹干泵内冷却水,防止冻裂泵体;
5、将排气口通过接管连到室外;
6、电机控制电路中应装有过载保护热继电器,缺相保护器等,防止烧毁电机;
7、在长期抽除富含可凝性气体(如水,汽油等场合),停泵前应让泵抽入干净空气,或者在进气口加入易挥发的洗涤液,清洗,排出泵内可能残余的液体。
以上就是爪式真空泵的正确安装方法,严格按照上述执行,可有效的保障设备的平稳运行和使用效率的提升,并且爪式真空泵一定要放在机箱内,不得擅自进行拆卸。
